محل منبع:
شينزين، چين
نام تجاری:
Polcd
گواهی:
RoHS, ISO9001
شماره مدل:
PCB800853
با ما تماس بگیرید
ویدئو
ویدئو
ویدئو

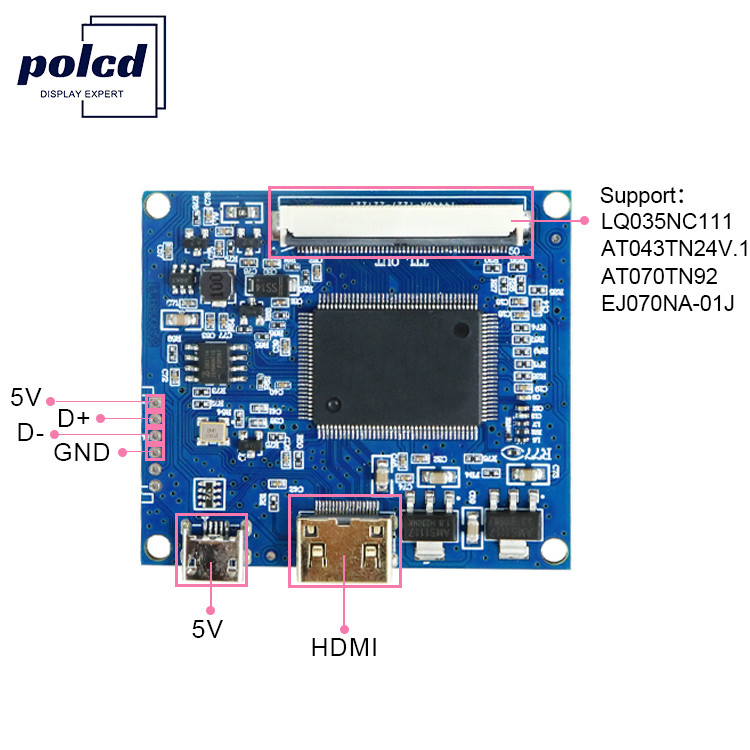

کنترل کننده PCB صفحه نمایش LCD
ظاهر، اندازه و عملکرد محصولات PCB دقیقا یکسان است، اما مدل های صفحه نمایش LCD مختلف هستند:
| صفحه راننده مدل | شرح عملکرد | یادآوری |
| PCB800850 | از LCD 3.5 اینچی پشتیبانی کنید | مرجع تعریف LQ035NC111 |
| PCB800851 | از LCD ۴.۳ اینچ - ۴۰P پشتیبانی کنید | مرجع تعریف AT043TN24V.1 |
| PCB800852 | پشتیبانی از ال سی دی 50PIN | مرجع تعریف AT070TN92 |
| PCB800853 | پشتیبانی از صفحه LCD 40PIN | مرجع تعریف EJ070NA-01J |
| ابعاد: 52*46*6mm | ||
ویژگی ها
1. رابط منبع برق Mirco USB ، منبع برق استاندارد 5V ، باید بیشتر از 1.5A باشد.
2. بدون دکمه و بدون کنترل از راه دور. آن را به طور خودکار به کانال HD-MI پس از وصل کردن در HD-MI تغییر خواهد کرد.
3. 1 کانال HD-MI ورودی سیگنال، و این IC پشتیبانی HD-MI 1.2
4. HD-MI يه پايه زره دار ميني با کيفيت بالاست
5. رابط صفحه نمایش استفاده می کند از اتصال دهنده 40PIN EJ070NA-01J با کیفیت بالا.
6.سیگنال USB-DM+DP می تواند به صورت خارجی گسترش یابد.
7. هیئت مدیره یک طراحی مدار ویژه را اتخاذ می کند که می تواند چراغ های LED را در عرض 10 ولت هدایت کند و از حداکثر خروجی جریان 180MA پشتیبانی می کند.
9. از خروجی سیگنال TTL پشتیبانی کنید
این می تواند از صفحه LCD معمولی 40PIN 7" 8" 9" 10.1 اینچی مانند EJ070NA-01J پشتیبانی کند.
این هیئت مدیره فناوری SMD کامل را اتخاذ می کند. پارامترهای مربوطه مطابق با استانداردهای صنعتی طراحی شده اند و استانداردهای حمل و نقل مطابق با استانداردهای غیرنظامی است.
10.این هیئت مدیره از یک صندلی FPC مخصوص دو طرفه طلا شده استفاده می کند. FPC بین اتصالات بالا و پایین تمایز نمی کند و می تواند به طور مستقیم استفاده شود.
الزامات حمل و نقل، ذخیره سازی و استفاده
1فشار زیاد یا تغییر شکل خم نکنید.
2ضد استاتیک و مقاوم در برابر آب
3رطوبت نسبی <80٪
4دمای کار: -1 ~ 60 °C
5رطوبت عملیاتی: 0 ~ 40 °C
J4-INPبـهCاونکتور
| 1 | +5V | ولتاژ ورودی منبع برق |
| 2 | D+ | اتصال سیگنال USB |
| 3 | D- | اتصال سیگنال USB |
| 4 | GND | GND |
| 5 | AV | هيچ تابعي نيست |
| 6 | GND | زمین |
HD-MICاونکتور
| 1 | رابط استاندارد Mini HD-MI | کابل استاندارد در دسترس |
MIRCO USBCاونکتور
| 1 | رابط استاندارد Mirco USB | کابل استاندارد در دسترس |
CON4 -- این رابط بین اتصال های بالا و پایین صفحه LCD FPC را متمایز نمی کند.
