محل منبع:
شينزين، چين
نام تجاری:
Polcd
گواهی:
RoHS, ISO9001
شماره مدل:
PCB800852
با ما تماس بگیرید
ویدئو
ویدئو
ویدئو

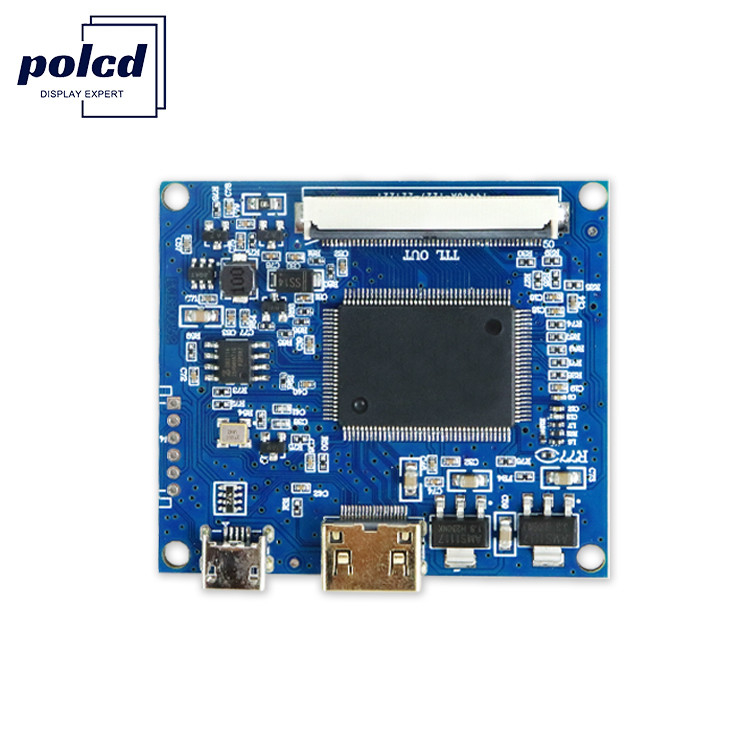

صفحه ی جهانی LCD PCB HD-MI VGA Controller Board
ظاهر، اندازه و عملکرد محصولات PCB دقیقا یکسان است، اما مدل های صفحه نمایش LCD مختلف هستند:
| صفحه راننده مدل | شرح عملکرد | یادآوری |
| PCB800850 | از LCD 3.5 اینچی پشتیبانی کنید | مرجع تعریف LQ035NC111 |
| PCB800851 | از LCD ۴.۳ اینچ - ۴۰P پشتیبانی کنید | مرجع تعریف AT043TN24V.1 |
| PCB800852 | پشتیبانی از ال سی دی 50PIN | مرجع تعریف AT070TN92 |
| PCB800853 | پشتیبانی از صفحه LCD 40PIN | مرجع تعریف EJ070NA-01J |
| ابعاد: 52*46*6mm | ||
توصیف عملکرد رابط
| HD-MI | ورودی HD-MI | استاندارد HD-MI 1 است.2 |
| USB1 | قدرت ورودی | 5 ولت |
| J4 | قدرت ورودی | 5 ولت |
| CON8 | پورت خروجی لمسی | دسترسی مستقیم به گوشه صفحه |
| CON6 | خروجی سیگنال TTL-50PIN | مرجع تعریف AT070TN92 |
ویژگی ها
1. رابط منبع برق Mirco USB ، منبع برق استاندارد 5V ، باید بیشتر از 1.5A باشد.
2. بدون دکمه و بدون کنترل از راه دور. آن را به طور خودکار به کانال HD-MI پس از وصل کردن در HD-MI تغییر خواهد کرد.
3. 1 کانال HD-MI ورودی سیگنال، و این IC پشتیبانی HD-MI 1.2
4. HD-MI يه پايه زره دار ميني با کيفيت بالاست
5. رابط صفحه نمایش استفاده می کند رابط طلایی با کیفیت بالا-50PIN-AT070tn92 تعریف.
6. سیگنال USB -DM + DP می تواند به طور خارجی گسترش یابد.
7. هیئت مدیره یک طراحی مدار ویژه را اتخاذ می کند که می تواند چراغ های LED را در عرض 10 ولت هدایت کند و از حداکثر خروجی جریان 180MA پشتیبانی می کند.
9. از خروجی سیگنال TTL پشتیبانی کنید
این می تواند از صفحه نمایش LCD 6.5 ′′ 7 ′′ 8 ′′ 9 ′′ 10.1 اینچی مانند AT070TN92 پشتیبانی کند.
این هیئت مدیره فناوری SMD کامل را اتخاذ می کند. پارامترهای مربوطه مطابق با استانداردهای صنعتی طراحی شده اند و استانداردهای حمل و نقل مطابق با استانداردهای غیرنظامی است.
10. این هیئت مدیره از یک صندلی خاص FPC دو طرفه طلا شده استفاده می کند. FPC بین اتصالات بالا و پایین تمایز نمی کند و می تواند به طور مستقیم استفاده شود.
الزامات حمل و نقل، ذخیره سازی و استفاده
1فشار زیاد یا تغییر شکل خم نکنید.
2ضد استاتیک و مقاوم در برابر آب
3رطوبت نسبی <80٪
4دمای کار: -1 ~ 60 °C
5رطوبت عملیاتی: 0 ~ 40 °C
J4-INPبـهCاونکتور
| 1 | +5V | ولتاژ ورودی منبع برق |
| 2 | D+ | اتصال سیگنال USB |
| 3 | D- | اتصال سیگنال USB |
| 4 | GND | GND |
| 5 | AV | هيچ تابعي نيست |
| 6 | GND | زمین |
HD-MICاونکتور
| 1 | رابط استاندارد Mini HD-MI | کابل استاندارد در دسترس |
مايرکوUSBCاونکتور
| 1 | رابط استاندارد Mirco USB | کابل استاندارد در دسترس |
CON4 -- این رابط بین اتصال های بالا و پایین صفحه LCD FPC را متمایز نمی کند.
